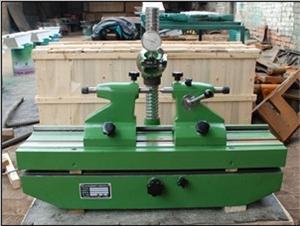

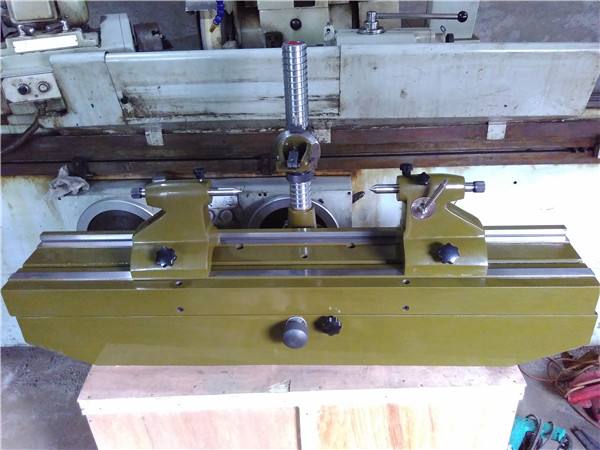

齒輪跳動檢查儀

齒輪跳動檢查儀主要用于齒輪加工現場或車間檢查站測量圓柱齒輪或圓錐齒輪的徑向跳動誤差，△Fr同時也可以用于測量回轉類零件的徑向跳動誤差。精工齒輪跳動檢查儀價格詳請請撥打電話咨詢：17659715975

產地：河北>滄州

供應商：河北精工機床制造有限公司

咨詢熱線：0317-4580234

齒輪跳動檢查儀詳細介紹

_目前的齒輪跳動檢查儀產品特點來看，我們始終以注重質量、性能和服務為準，而這三項也是現在用戶較為關心的，產品的質量能夠_使用壽命，產品的性能能夠帶來準確的測量，我們的服務能夠?yàn)槟鷰砀嗟谋憷?，綜合來看，我們的齒輪跳動檢查儀將是您不二的選擇！

齒輪跳動檢查儀可對具有中心孔的帶軸的外齒和圓柱齒輪、圓錐齒輪、蝸輪和蝸桿的齒圈徑向跳動和端面跳動進行測定（被測齒輪如不帶軸，用戶可自制具有中心空的心軸）。本儀器也對具有中心孔的圓柱和圓錐的徑向跳動也端面挑定進行測定。

齒輪跳動檢查儀的工作原
齒圈的徑向跳動△Fr為側頭相對于齒輪線的變動量。為此，齒圈徑向跳動的檢查是用具有原始齒條齒形的測量頭進行。檢驗時，將被檢齒輪固定在儀器兩頂針間，把具有原始齒輪軸線的變動量即為△Fr。

被測齒輪模數 0.3－2mm 1-6mm	齒輪直徑 150mm 300mm	規格：1--6mm
測架轉動范圍 ±0°	指示表分度值 0.001mm	規格：0.3mm--2mm
儀器示值變化在10次測量過程中，不大于下列規定：測光滑表面：　　　　　　　測齒輪： ▲不用杠桿　　▲用杠桿　　▲不用杠桿 1um 　　　　2um 　　　　3um		如：加長、加高價格雙方可協商

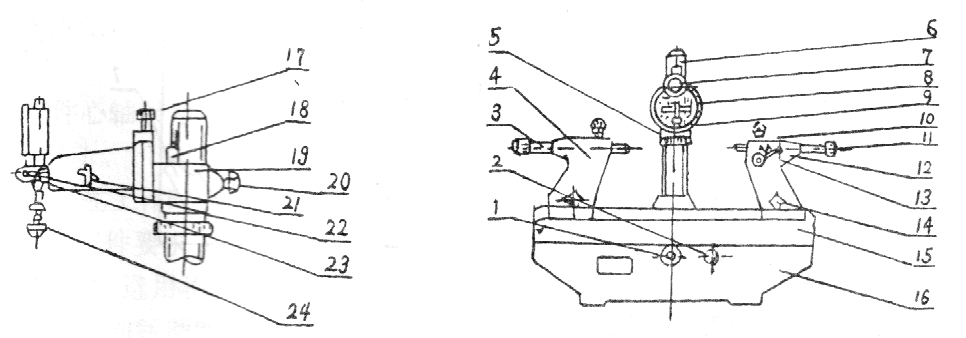

齒輪跳動檢查儀結構示意圖：
安置在儀器底座16上的臺面15，可用膠木手輪1通過齒條傳動機構作縱向移動，并借助膠木螺母2固定。在臺面上的左右頂針架4、12可沿臺面上的基面作縱向移動，可用膠木螺母14固定。頂針3松開膠木螺釘10后可在頂針架孔內移動。在右頂針架12上還可用膠木螺釘11緊固頂針3后借助于手柄13作彈簧頂針用。轉動升降螺母5，可使測量座19連同測量支架8和千分表7沿立柱6上下移動。使側頭與被測表面接觸或離開。并用膠木螺釘20使之固定在適當?shù)牟课弧Ｋ砷_緊固螺釘17測量支架8可相對于測量座在垂直平面內作±900的轉動。表架23可利用手柄21抬起或放下。

<a href='/cltdjcy.html'>齒輪跳動檢查儀</a>結構示意圖

1.膠木手柄 2.膠木螺帽 3.頂針 4.左頂針架 5.升降螺帽 6.立柱 7.千分表 8.測量支架 9.測量頭 10.膠木螺釘 11.M4膠木螺釘 12.右頂針架 13.手柄 14.膠木螺帽 15.臺面 16.底座 17.緊固螺釘 18.指標塊 19.測量座 20.膠木螺釘 21.手柄 22.螺釘 23.表架 24.接頭
