偏擺儀,立式偏擺儀,臥式偏擺儀圖文資料：
偏擺儀,立式偏擺儀,臥式偏擺儀是檢驗測量軸類、盤套類產品及零部件的專用精密測量儀器， 具有設計新穎，美觀大方，精度高，易操作等優點，使用本儀器可大大提高工作效率和測量精度。偏擺儀采用HT250-HT350高強度鑄鐵制造。
偏擺儀、立式偏擺儀、臥式偏擺儀主要技術參數：
1、莫氏2號_60°錐面對莫氏錐的徑向圓跳動≤0.005mm
2、_軸線在100mm范圍內對導軌的平行度（水平垂直方向）≤0.006mm
3、被測零件直徑270mm-400mm
4、測量長度300mm、500mm、1000mm、1500mm、2000mm
5 、型號有PBY3017型、PBY3025型、PBY3030型、PBY5017型、PBY5025型、PBY5030型、PBY10017型、PBY10025型、PBY10030型、PBY15023型、PBY20023型
|
規格 |
測量長度mm |
測量直徑 |
精度 |
|
|
平行方向μm |
垂直方向μm |
|||
|
PBY3017 |
300 |
≤270 |
≤ 8 |
≤ 5 |
|
PBY 3025 |
300 |
≤450 |
≤ 8 |
≤ 5 |
|
PBY 3030 |
300 |
≤550 |
≤8 |
≤5 |
|
PBY 5017 |
500 |
≤270 |
≤ 8 |
≤ 5 |
|
PBY 5025 |
500 |
≤450 |
≤ 8 |
≤ 5 |
|
PBY 5030 |
500 |
≤550 |
≤8 |
≤5 |
|
PBY 10017 |
1000 |
≤270 |
≤ 10 |
≤ 8 |
|
PBY 10025 |
1000 |
≤450 |
≤ 10 |
≤ 8 |
|
PBY 10030 |
1000 |
≤550 |
≤10 |
≤8 |
|
PBY 15023 |
1500 |
≤400 |
≤16 |
≤15 |
|
PBY 20030 |
2000 |
≤400 |
≤30 |
≤20 |

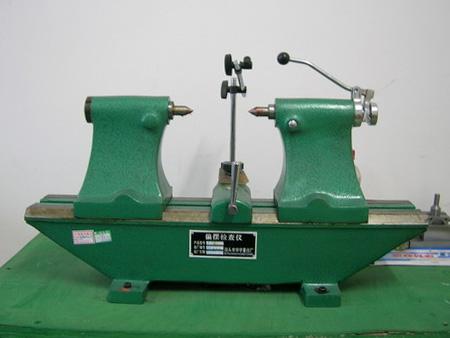

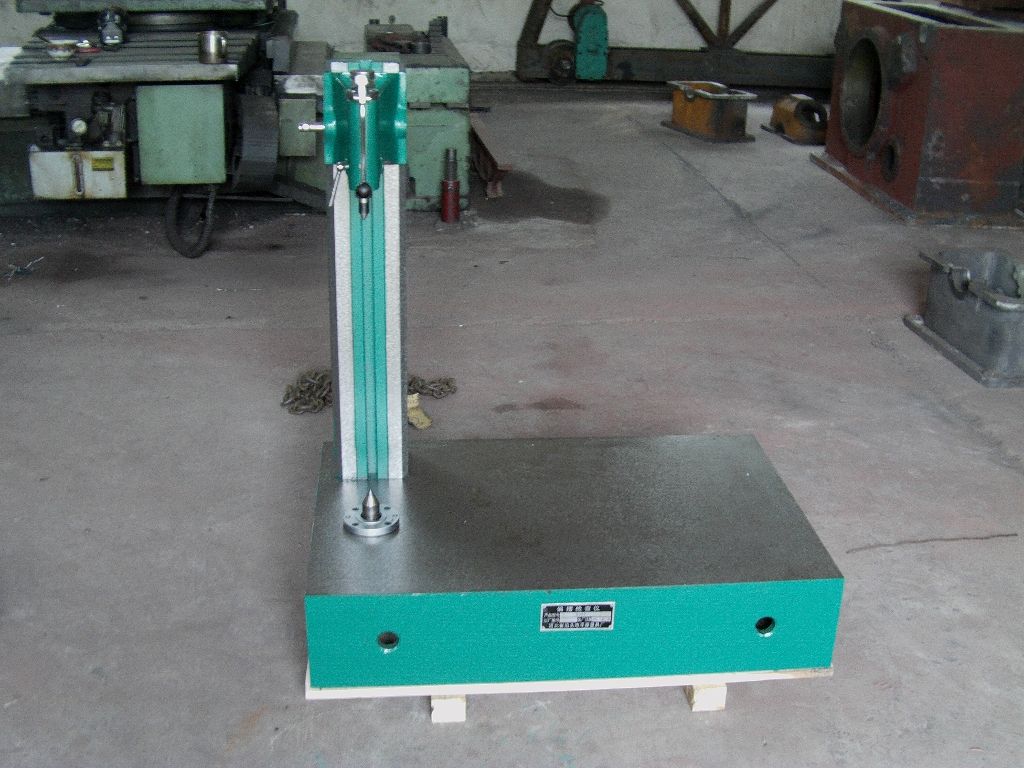

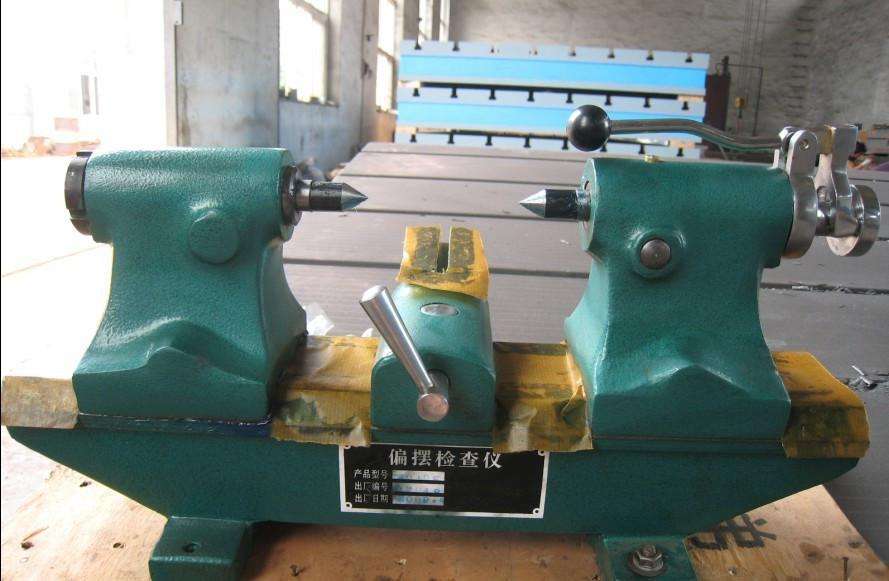

偏擺儀,立式偏擺儀,臥式偏擺儀圖片展示
偏擺儀,立式偏擺儀,臥式偏擺儀專用生產廠家聯系方式：17659715975
