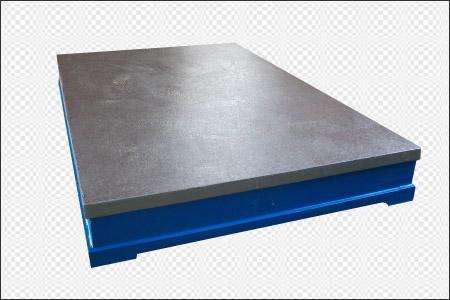

刮研平板,鑄鐵刮研平板,刮研平板廠家
刮研平板是鑄鐵平板的一種，由于工作面采用人工刮研制成而稱為刮研平板，用于工件檢測或劃線的平面基準器具。 鑄鐵刮研平板用途比較廣泛，應用于機械裝備制造、機床、五金、航空航天、汽車制造、儀器儀表制造等行業。 刮研平板廠家每件產品出廠前都經過嚴格檢驗盡量實現零缺陷出廠來_客戶利益。
一、刮研平板用途：
刮研平板（刮研平臺）用途：適用于各種檢驗工作，精密測量的基準平面，用作機械及零部件檢驗測量基準平面；檢查零部件的尺寸精度或形位偏差，并做精密劃線，在機械制造中也是_的基本工具。
二、鑄鐵刮研平板標準及檢驗：
刮研平板母材為HT200-HT250高強度灰鑄鐵，執行標準GB/T 22095-2008，用涂色發檢驗，0級平板在每平方為25毫米的范圍內不少于25點，1級不少于20點，2級不少于16點，3級不少于12點。工作面硬度HB160-210。
三、鑄鐵刮研平板技術要求：
1、刮研平板工作面不得有嚴重影響外觀和使用性能的砂孔、氣孔、裂紋、夾渣、縮松、劃痕、碰傷、銹點等缺陷。
2、平板的鑄造表面應清掉型砂且平整，涂漆牢固。
3、精度登記為0級-3級的平板工作面上，直徑小于15mm的砂孔允許用相同材料堵塞，其硬度應小于周圍材料的硬度。工作面堵塞的砂孔應不多于4個，且砂孔之間的間距應不小于80mm。
4、平板應采用優良細密的灰口鑄鐵或合金等材料制造，其工作面硬度應為HB160-210。
5、平板工作面通常應采用刮削工藝。對采用刮削加工的3級平板工作面，其表面粗糙度Ra的大允許值為5um。
6、平板工作面的平面度公差見表2的規定。
7、平板工作面采用刮削工藝應進行涂色對研檢驗。對研后顯示的接觸點面積的比率見表3的規定：或者按25mm×25mm正方形面積的接觸點數見表3的規定，且任意25mm×25mm中的接觸點數之間應不大于5點。
四、刮研平板使用說明及維護保養：
1、使用前用無腐蝕性汽油，將工作面的防銹油洗凈，并用脫脂棉紗擦拭干凈，方可使用。
2、溫度變化會使測量產生誤差，應在20±5℃范圍內使用。
3、使用時用水平儀調整到水平，使支點均勻分布各支點上。
4、用時小心、嚴防碰撞。
5、用完后擦凈，涂無水酸性的防銹油，覆蓋防潮紙，置于清潔干燥處存放。
6、周檢期：短周檢期半年，長周檢期一年。
五、刮研平板規格表：
|
規格 | 精度等級 | 規格 | 精度等級 |
0級 | 1級 | 2級 | 3級 | 精刨 | 0級 | 1級 | 2級 | 3級 | 精刨 |
100×100 | 4 | 8 | 26 | | | 2500×2500 | | | 72 | 180 | 270 |
200×100 | 5 | 10 | 20 | | | 3000×1000 | | | | 168 | 248 |
200×200 | 5 | 10 | 20 | | | 3000×1500 | | | | 174 | 154 |
300×200 | 6 | 12 | 24 | | | 3000×2000 | | | | 184 | 275 |
300×300 | 6 | 12 | 24 | | | 3000×2500 | | | | 186 | 276 |
400×300 | 6 | 12 | 24 | | | 3000×3000 | | | | 210 | 300 |
400×400 | 6 | 12 | 24 | | | 4000×1000 | | | | 210 | 300 |
500×300 | 6 | 12 | 24 | | | 4000×1500 | | | | 210 | 300 |
500×500 | 7 | 14 | 28 | | | 4000×2000 | | | | 219 | 310 |
600×400 | 7 | 14 | 28 | | | 4000×2500 | | | | 228 | 340 |
600×500 | 7 | 14 | 28 | | | 4000×3000 | | | | 240 | 360 |
800×500 | 8 | 16 | 32 | 80 | | 5000×1500 | | | | 249 | 370 |
800×600 | 8 | 16 | 32 | 80 | | 5000×2000 | | | | 255 | 375 |
900×600 | 8 | 16 | 32 | 80 | | 5000×2500 | | | | 264 | 390 |
1000×750 | 9 | 18 | 36 | 90 | | 5000×3000 | | | | 287 | 420 |
1000×1000 | 10 | 20 | 39 | 96 | | 6000×1500 | | | | 287 | 420 |
1200×1000 | | 20 | 39 | 96 | | 6000×2000 | | | | 293 | 430 |
1500×1000 | | 24 | 48 | 120 | | 6000×2500 | | | | 300 | 450 |
1500×1500 | | 25 | 50 | 125 | | 6000×3000 | | | | 308 | 460 |
2000×1000 | | 26 | 52 | 129 | | 8000×1500 | | | | 366 | 500 |
2000×1500 | | | 56 | 140 | | 8000×2000 | | | | 370 | 520 |
2000×2000 | | | 60 | 152 | 230 | 8000×2500 | | | | 375 | 530 |
2500×1500 | | | 64 | 152 | 230 | 8000×3000 | | | | 382 | 570 |
2500×2000 | | | 68 | 168 | 248 | | | | | |
六、刮研平板廠家聯系電話：17659715975
